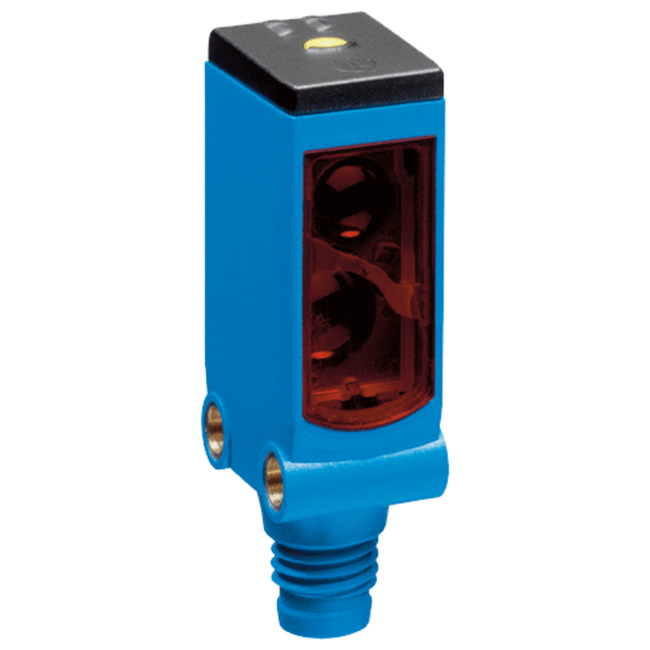

WTB4SC-3P2262A73 SICK ⍾ 1093610 ⍾ WTB4SC3P2262A73

Cechy: Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik odbiciowy, Tłumienie tła; Wymiary (szer. x wys. x głęb.): 12,2 mm x 41,8 mm x 17,3 mm; Kształt korpusu (wyjście wiązki światła): Prostopadłościenny; Maks. zasięg wykrywania: 4 mm ... 180 mm 1); Zasięg wykrywania: 10 mm ... 180 mm 1); Rodzaj światła: Widzialne światło czerwone; Nadajnik światła: Nadajnik PinPoint 2); Rozmiar plamki świetlnej (odległość): Ø 6,5 mm (150 mm); Długość fali: 650 nm; Rodzaj ustawiania: IO-LinkPojedynczy przycisk Teach-in; Konfiguracja styku 2: Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki; Funkcje IO-Link: Funkcje standardowe, Funkcje zaawansowane; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC 1); Tętnienia resztkowe: < 5 Vss 2); Pobór prądu: 30 mA 3); Wyjście przełączające: PNP; Tryb przełączania: Załączany na jasno/ciemno; Prąd wyjściowy Imaks.: ≤ 100 mA; Czas odpowiedzi wyj. Q/ na pinie 2: 300 µs ... 450 µs 4) 5); Częstotliwość przełączania: 1.000 Hz; Częstotliwość przełączania wyj. Q/ na pinie 2: 1.000 Hz 6); Typ przyłącza: Wtyk M8, 4-biegunowy; Układy zabezpieczające: A 7)B 8)C 9)D 10); Klasa ochrony: III; Masa: 20 g; IO-Link: ✔; Wersja IO-Link: 1.0; Szybkość transmisji: COM2; Materiał obudowy: Tworzywo sztuczne, ABS; Materiał układu optycznego: Tworzywo sztuczne, PMMA; Stopień ochrony: IP67IP66; Temperatura otoczenia podczas pracy: –40 °C ... +60 °C; Temperatura otoczenia – przechowywanie: –40 °C ... +75 °C; Nr pliku UL: NRKH.E181493 & NRKH7.E181493; Dokładność powtarzalności Q/ na pinie 2:: 150 µs 5); Charakterystyka bezpieczeństwa technicznego: MTTFD: 868 lat(a); DCavg: 0%; Interfejs komunikacyjny: Interfejs komunikacyjny: IO-Link V1.1; Interfejs komunikacyjny – szczegóły: COM2 (38,4 kBaud); Czas cyklu: 2,3 ms; Długość danych procesowych: 16 Bit; Struktura danych procesowych: Bit 0 = sygnał przełączający QL1obiektBit 1 = sygnał przełączający QL przerwaBit od 2 do 15 = wartość pomiarowa; VendorID: 26; DeviceID HEX: 0x8001DB; DeviceID DEC: 8389083; Smart Task: Oznaczenie Smart Task: Monitor obiektów i przerw; Funkcja logiczna: OKNO; Funkcja timera: Szerokość impulsu, przesunięcie impulsu; Dokładność pomiaru czasu: SIO Direct: ---SIO Logic: - 0,7 ... + 0,7 ms ± 0,5% mierzonej wartości czasuIOL: - 0,9 ... + 0,9 ms ± 0,5% mierzonej wartości czasu; Dokładność pomiaru czasu (np. dla mierzonego czasu 1 s): SIO Direct: ---SIO Logic: - 5,7 ... + 5,7 msIOL: - 5,9 ... + 5,9 ms; Rozdzielczość mierzonej wartości czasu: 1 ms; Min. czas pomiędzy dwoma wynikami procesowymi: SIO Direct: --- 1)SIO Logic: 500 µs 2)IOL: 800 µs 3); Sygnał przełączający QL obiekt: Wyjście przełączające (w zależności od ustawionych wartości granicznych); Sygnał przełączający QL przerwa: Wyjście przełączające (w zależności od ustawionych wartości granicznych); Wartość pomiarowa: Mierzonej wartości czasu; Klasyfikacje: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528
